ESTRUTURA ESPACIAL (SPACE FRIME)

Sistema estrutural tridimensional de alta tecnologia, que utiliza a forma básica do triângulo, única forma geométrica indeformável, para criar um conjunto tridimensional resistente de alta eficiência estrutural. Suas barras e nós, todos aparafusados suportam cargas axiais e possuem a capacidade de distribui-las no espaço, criando um sistema que não entrará em colapso, quando calculado apropriadamente.  A CONSTRUBRICK ENGINEER saiu na frente ao adotar um sistema de alta tecnologia, SPACE FRAME. O primeiro sistema com aplicação comercial de maior sucesso mundial até hoje, é o sistema MERO, desenvolvido durante os anos de 1942-43 em Berlim/Alemanha por uma pequena equipe de colaboradores do Eng. Max Mengeringhausen.

São utilizados desde os anos 50 para cobrir industrias, museus, arenas, centro de exposições, centros comerciais e muitas outras edificações. Este sistema utiliza conexões que permitem a união de até 18 barras parafusadas em uma esfera sem causar excentricidade na ligação. O sucesso e as vantagens que o sistema MERO trouxe induziu a que diversos novos sistemas fossem desenvolvidos. Atualmente existem dezenas de sistemas patenteados e de uso comercial no mundo.

As estruturas espaciais apresentam um típico comportamento tridimensional. Com isto, para pontos em que a estrutura esteja submetida a solicitações elevadas, há um rápido declínio nos esforços em regiões próximas a aqueles, possuem um elevado grau de hiperestaticidade (redundância estrutural). Assim, um eventual dano em algum elemento não significa, necessariamente, o colapso de toda a estrutura. A beleza intrínseca a estas estruturas faz com que elas também sejam utilizadas sem finalidade estrutural em ornamentos de fachadas.

Para as estruturas espaciais em aço, todos os métodos de proteção que normalmente são utilizados em estruturas convencionais são aplicáveis. Entretanto, pelo fato de estas estruturas geralmente serem compostas de pequenos elementos pré-fabricados (barras e nós), alguns outros métodos de acabamento são utilizados, a pintura por imersão, a galvanização e a pintura eletrostática. Esses três métodos permitem a automatização de todo o processo de pintura, o que resulta numa produtividade maior.  Dentre as formas de proteção contra corrosão, normalmente utilizadas em estruturas de aço, as mais eficientes são a galvanização e a pintura eletrostática.

São relativamente pequenos os deslocamentos devido à elevada rigidez, asseguram acurácia e rapidez na montagem porque são formadas de pequenas peças pré-fabricadas confeccionadas com precisão na fábrica. As pequenas dimensões dos elementos simplificam muito o transporte e a montagem.  São caracterizadas pela grande facilidade de ampliação e remoção de partes da estrutura e uma possibilidade de disposição quase aleatória dos apoios. Isto permite que o projetista tenha uma grande flexibilidade na escolha do arranjo e no posicionamento dos pilares.
No mundo, diversos sistemas foram desenvolvidos e patenteados.

Dentre estes, é possível citar alguns dos mais utilizados: MERO (ALEMANHA), UNIBAT (FRANÇA), TRIODETIC (CANADÁ), UNISTRUT (USA), OKTAPLATTE (ALEMANHA) e NODUS (INGLATERRA). Destes sistemas, o de maior utilização mundial até hoje é o sistema MERO.

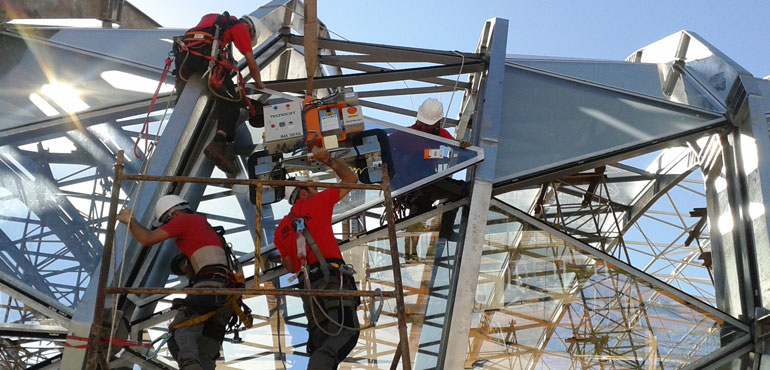

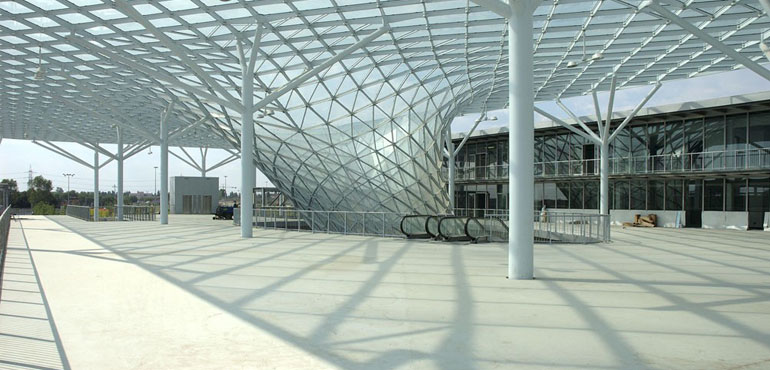

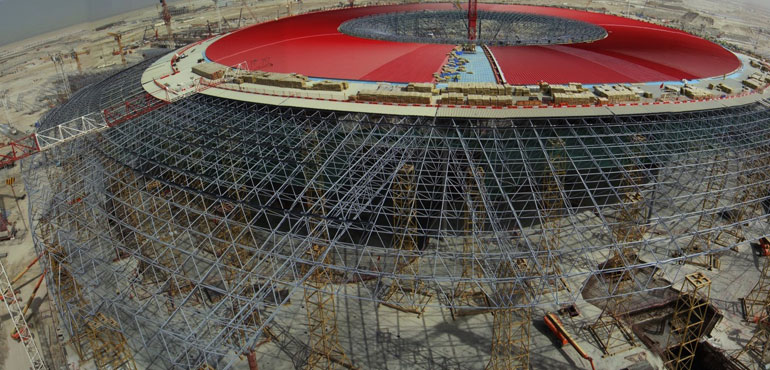

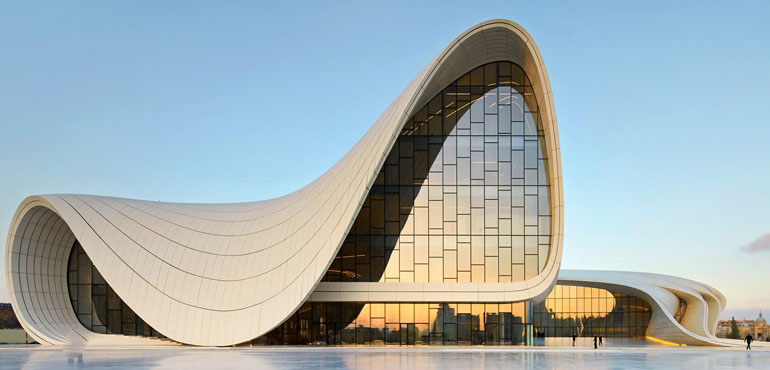

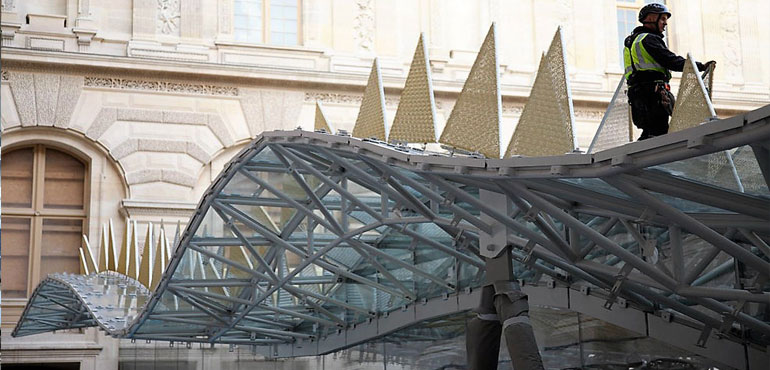

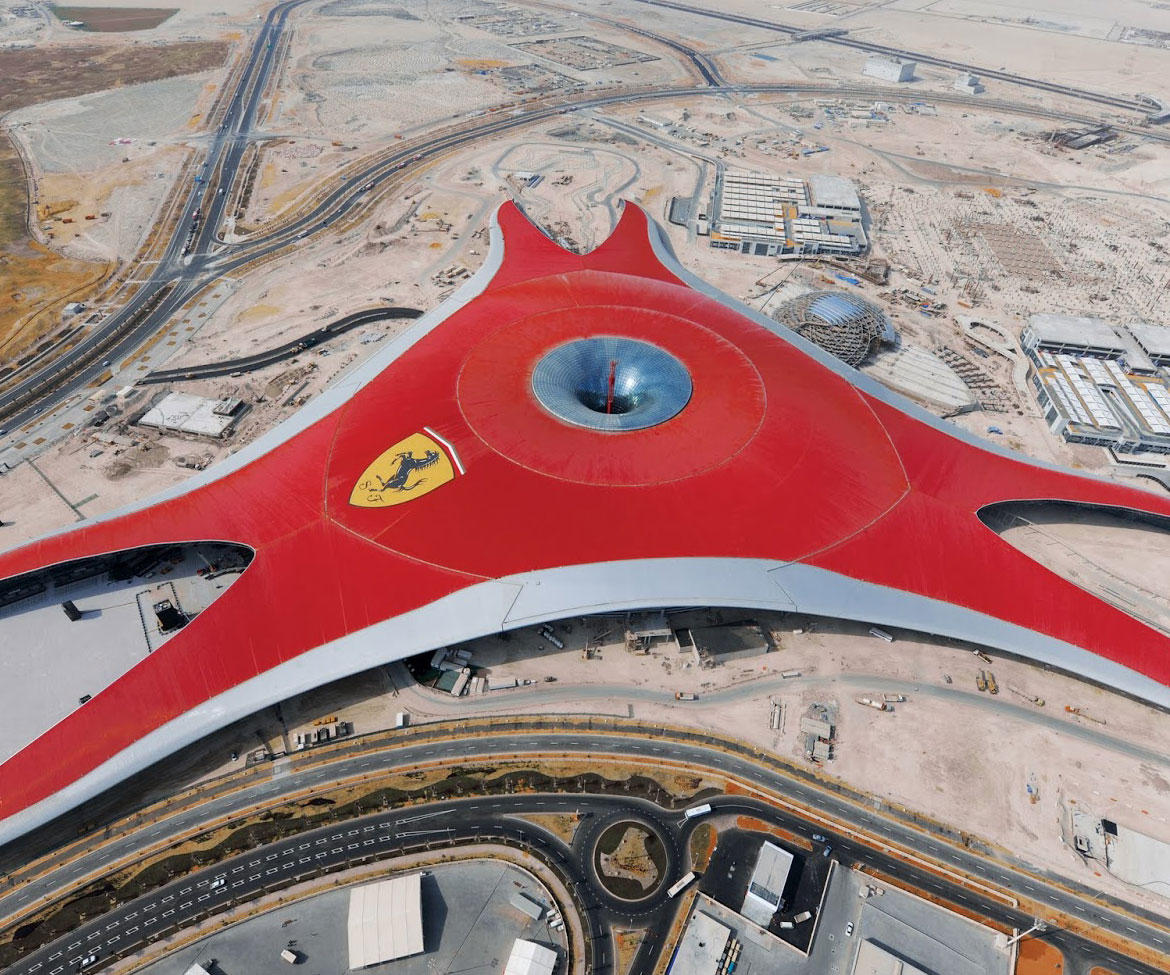

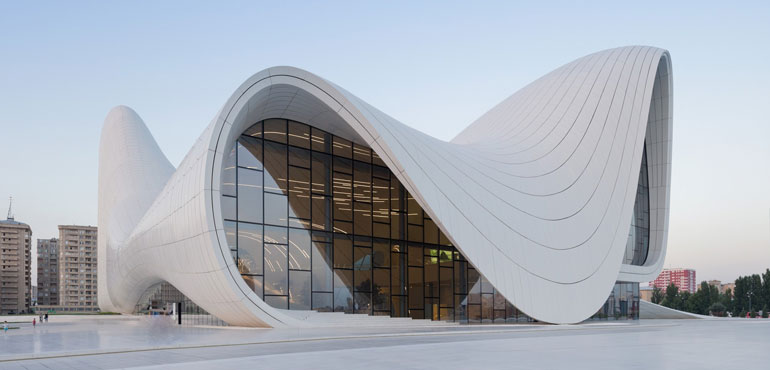

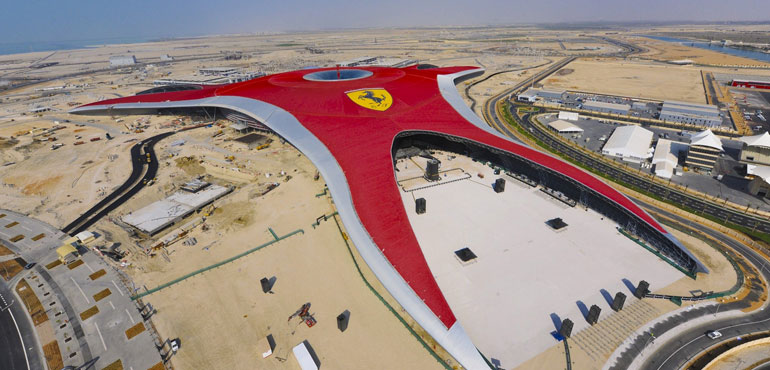

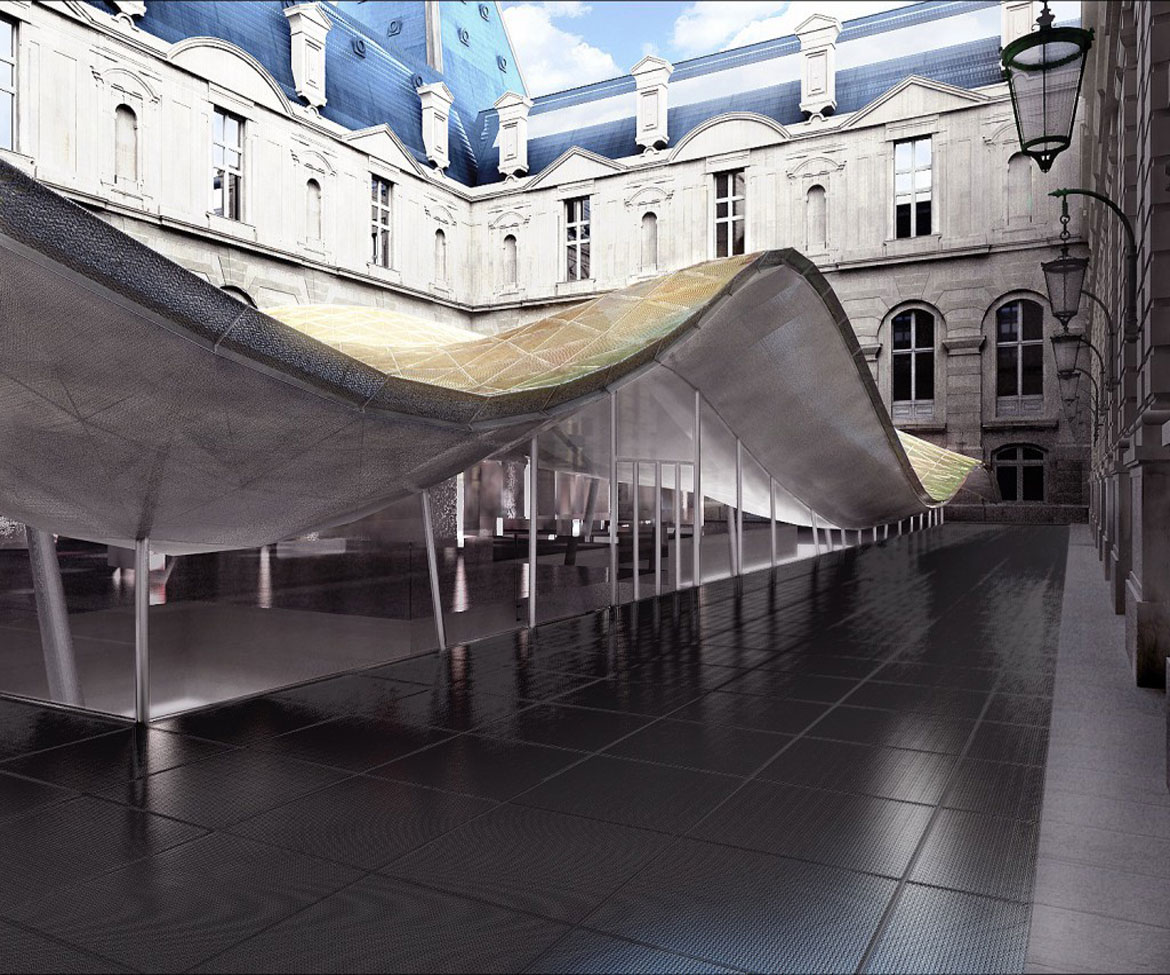

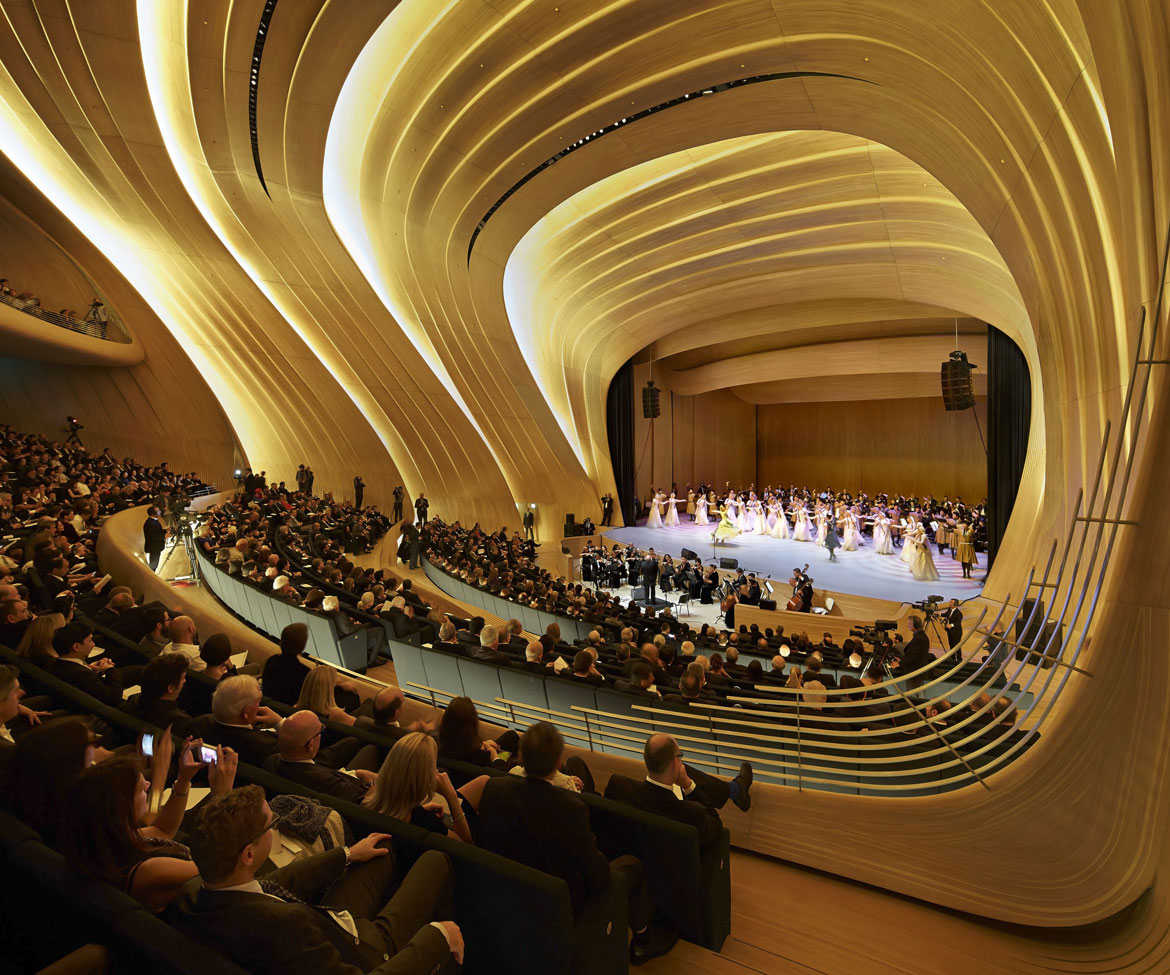

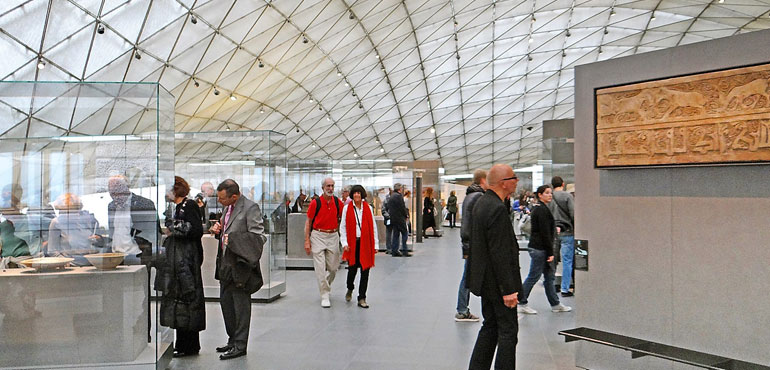

FOTOS
